IPKVMが欲しかった話

そもそもKVMとはKeyboardVideoMouseの略で、複数のPCやサーバーを一セットのキーボードマウス液晶で切り替えて操作できるようにするデバイスです

一般的に2~4台程度では市販されていますが一台のデバイスで8,16…etc台を制御するとなると業務用クラスになってしまいます

業務用クラスのKVMもべらぼうに高くはありませんが、KVM自体実機の近くで操作する必要があります

うるさいサーバーの横で作業するより快適な環境からリモートで操作できるのがIPKVMです(最も拠点外からリモート操作するとか、大量のサーバーから選んで接続するとかのが一般的だと思いますが)

IPとあるように同じネットワークに接続していればブラウザや専用ツールから操作できるようになるのですがこれまた高い…

よくある(?)ATENのIPKVM KN2116VBだと77万ぐらいします

過去のモデルの中古でも8万+接続アダプタx台数が必要なのでそれなりの値段になります

また、サーバーの場合IPMIにもKVM機能が付いている事もありますが、あくまでサーバークラスのマシンに限られます

今回は普通のPCに繋いで操作ができるようにしたいので買おうと思いました。

NanoKVMを買った

中国系のsipeedと言うメーカーが同社のRISC-V系のシングルボードコンピュータ(SBC)LicheeRV Nanoを利用したIPKVMを発売しました

今回はそのデバイスを購入した感じになります

NanoKVM

スペックとか

基本スペックはLicheeRV Nanoをベースとしています

CPU	SOPHGO SG2002 (RISC-V C906 / ARM A53)	RISC-VかARM64のいずれか選択
RAM	DDR3 256MB
NPM	1TOPS INT 8,BF16
Storage	TF/SDカードスロット
映像入出力	2レーンのMIPI DSI出力 4レーンのMIPI CSI入力	タッチスクリーンサポート
オーディオ入出力	1W出力(アンプあり) アナログ入力
LAN	100M RJ45
USB	USB2.0 OTG Type-C
OS	Buildroot Linux / Debian	nanoKVMではBuildroot Linux

詳細については公式のWIKIを参照

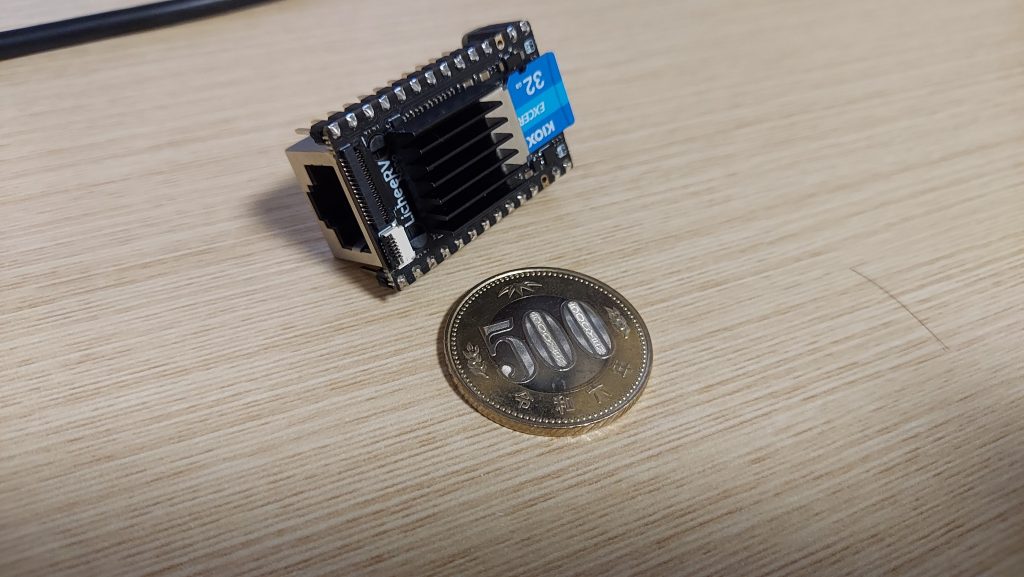

このSBCですが、500円玉より少し大きいぐらいなのにNPUやらLANやらついててんこ盛りです

SBC単体でもAliexpressで購入できます(2400円ぐらい)

このLicheeRV NanoにHDMIキャプチャができるデバイスとIPKVMのソフトウェアを付けたのがnanoKVMです

NanoKVM | sipeed wiki

NanoKVMのスペック

	NanoKVM(Lite)	NanoKVM(FULL)	備考
CPU	LicheeRV Nano (RISCV)	LicheeRV Nano (RISCV)
Resolution	1080P @ 60fps	1080P @ 60fps
Video Encoding	MJPEG, H264 (WIP)	MJPEG, H264 (WIP)	今のところMJPEG
UEFI/BIOS	操作可能	操作可能
Emulated USB Keyboard/Mouse	あり	あり
Emulated USB Storage	あり	あり
Wake-on-LAN	あり	あり
Tailscale	あり	あり	追加のパッケージを入れる必要あり
Custom Scripts	あり	あり
ATX Power Control	なし	IO コントロールボード	liteでも自分で付けることができる
OLED Display	なし	128×64 0.96″ white	liteでも自分で付けることができる
Serial Terminal	2 channels	2 channels
MicroSD Card	なし(自前で用意)	あり
アクセサリ	なし	WiFi or PoE

対抗としてPIKVMが上げられていますが、コスパは高いと思います

(一応FULL版はWiFiが付いていますが、技適は付いていないっぽいのでご注意ください)

NanoKVMの使い方

使い方は簡単で、専用イメージをmicroSDカードに焼いて、USBケーブルとHDMIケーブルを付ければOKです

あとはDHCPで振られたIPアドレスにブラウザにアクセスすればIPKVMの画面が出てきます

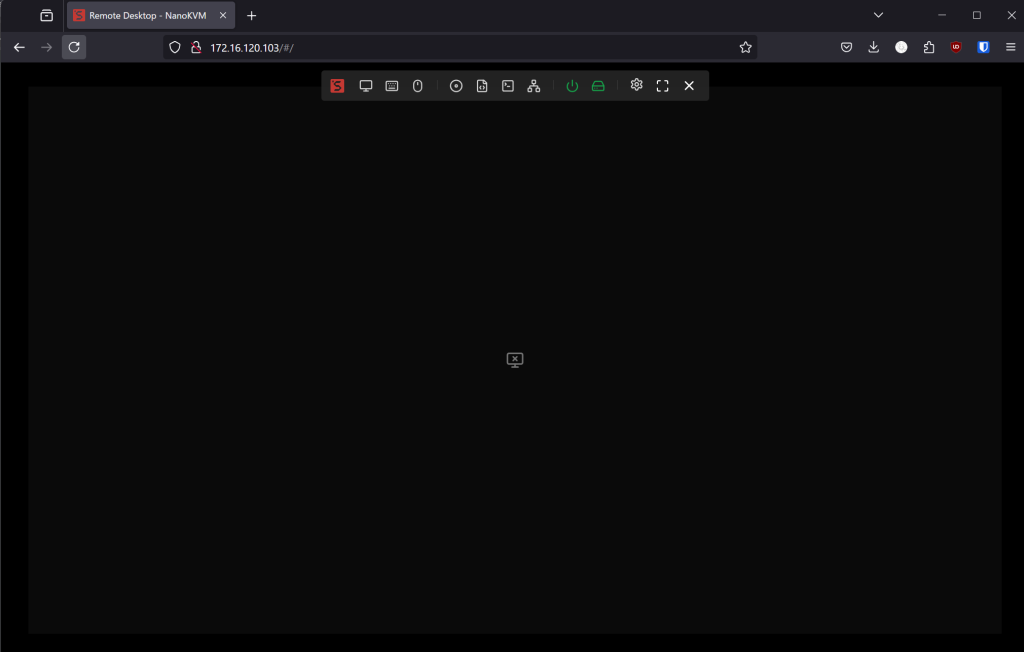

現在配布済みのイメージは映像が送られてこないので、アプデしてあげれば動作します

ﾔｯﾀｾﾞ!

使ってみての感想

まず、中華系のボードというのもありIPKVMのためのセグメントを分けて使ってみました。

念のためパケットキャプチャーもしたりと大がかりに準備して結果としては今のところ変な挙動をしていませんでした。

ただ、リリースされたイメージに付属しているKVMソフトウエアがまだOSS化されていないのもありあと一声なかんじ
(ただしGitHubのリポジトリのスター数でOSS化の予定があるようです)

#RISCV #NanoKVM is starting #opensource!
After a month of busy bug fixing,we finally have time to clean up the code and release it.
We are starting with the frontend, and will open the backend once we sell 10K pcs or get 2K stars!
Check out and Star now!https://t.co/zfJtdM7obg
— Sipeed (@SipeedIO) August 9, 2024

使ってみての感想としてはレスポンスも悪くなくてとても良かったです。
(KVMなのでホストの影響を受けないのもよき)

KVM本体以外のSDカード,HDMIなどのケーブルなどを計算しても5つセットで3万程度でした。

全体の値段、サイズ、入手性を考えたら悪くないかなと思います

使ったもの

右下のPCをキャプチャしてMacBookAirのブラウザで移している様子
大きな遅延も無く操作できました

ちっちゃいね

VGA出力のホストはHDMIの変換アダプターを追加しました

NanoKVMのターミナルもあり操作できます

# uname -a
Linux kvm-2af9 5.10.4-tag- #67 PREEMPT Thu Aug 8 19:39:56 PDT 2024 riscv64 GNU/Linux
# cat /etc/os-release
NAME=Buildroot
VERSION=-gbef2ca41a-dirty
ID=buildroot
VERSION_ID=2023.11.2
PRETTY_NAME="Buildroot 2023.11.2"
# ls /bin/cat_224.jpg
/bin/cat_224.jpg

ちょっとカーネルが古く感じますね
(謎の猫の画像もあります)
