ライザーカードを買ったよ[Aliexpress,ライザーカード]

PC
この記事は約3分で読めます。

過去にeGPUというノートパソコンにグラフィックボードを外付けするものを紹介しました

[eGPU]ノートにグラボを外付けできるらしい
いろいろ調べているうちにeGPUと呼ばれる、ノートPCにグラフィックボード(以下グラボ)を外付けで取り付ける技術があるようです。(物によってできないものもあるけど) ノートPCの最大の弱点グラフィック能力をを外付けで補うというものΣ(゚Д゚...

で、思ったんですが

高くね?(超大事)

ということでマイニングする方なら知ってると思われるライザーカードを購入してみました

ライザーカードとは?

色んなタイプでありますが、基本的には

  • マザーボードのPCIExの配置的に刺さらない
  • ケースに干渉して刺さらない
  • 拡張ボードのサイズ的に刺さらない
  • PCIExの規格的に刺さらない(x16のカードを刺したいけどマザーはx8等)

等を解消するために使われると思います

なのでマイニングとうでよく見かける3点セット(後ほど紹介)のものもあれば、単に平たいケーブルと端子だけというものもあり、さらに、端子だけ(ほぼ直結)というものもあります

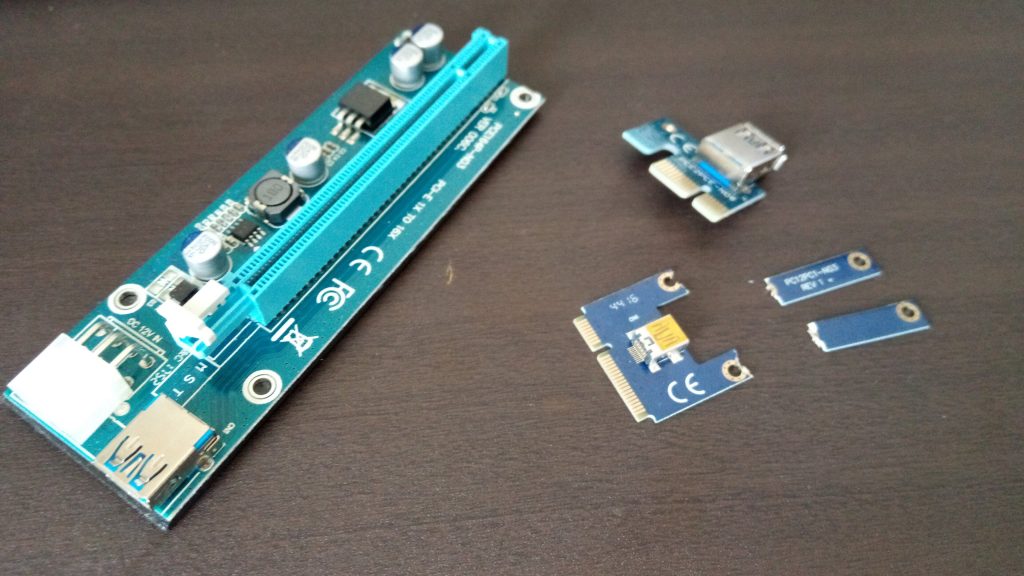

今回は画像にあるように一番はじめのマイニングにあるあるタイプです

端子だけタイプも買ったんだけどいつになったら届くかな…

接続端子形状とか

通常おもにPCIEx x1をマザーボードに接続し、USB 3.0ケーブルで専用基板につなげています

今回買ったのはminiPCIEx に接続するタイプにしました

つまりeGPUのようにノートパソコンでも接続は実質可能のようです

どうやらその他にもm.2タイプも有るようです(おそらくPCIEx互換で動くかと)

お値段

メインボードだけで800円ほど

細かいものすべて合わせても2000円は超えませんでした

接続

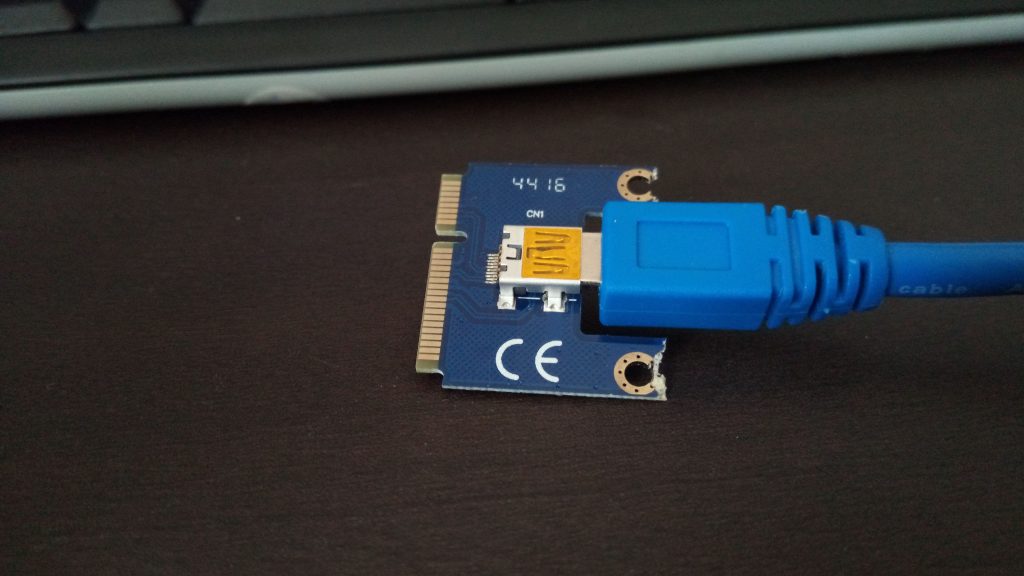

PCに接続するminiPCIExカードにUSB 3.0ケーブルを、PCに接続します

メインボード(ライザーカード)に補助電源とUSB 3.0の反対側(Type A側)を接続します

グラフィックボード本体及び補助電源等を接続します

そして電源を投入する感じです


miniPCIExは無線LANカード等に使われてるので大体のノートパソコンに付いています

うまく使えればいいんですけどね(結果は次回)

参考:

メインボード

60センチusb 3.0ミニpci-e pcie pci express 1xへ16xエクステンダーライザーカードアダプターsata 6ピン電源ケーブル用bitcoin btcマイニング – AliExpress

USB 3.0ケーブル

Usb 3.0ケーブル5 gbpsタイプaオスタイプaオス6フィート0.6メートル延長データシンクロコードケーブルブルーカラー用bitcoin鉱業 – AliExpress

PCI Ex x1カード

ハイスピードusb3.0ポートPCI-E1X pcie pci express 1xエクステンダーライザーカードアダプター用マイニング – AliExpress
