Arduino2つでI2C通信

Arduino
この記事は約3分で読めます。

Arduinoを2つ使ってI2C通信を試してみました


I2C通信は2本の線のみで通信を出来ると分かっていましたが少々思っていた相互通信とは違うようでした

MasterとSlaveの関係

I2C通信する端末は親(Master)と子(Slave)のの関係になり通信を行っているようです(わかりにくい. . .)

Masterからの命令に対してSlaveが応答する形で動作するというものでした

なのでSlave同士での通信やSlaveからMasterにリクエスト(命令)することはできません

ちょっと違いがありますが、Webサーバーみたいなものです

ブラウザはWebサーバー(例えばこのブログ)にアクセスしてWebサーバーはブラウザに表示するデータを返す

もう一つの例なら仕事です

お客さんからの要求に対してプログラマは製品を作りますが、お客さんに仕事ちょうだいよとかプログラマは言いませんね

(これ以上説明はむずいので参考にしたサイト見てください。。。)

参考にしたサイトのプログラムをぱっk. . . 参考にして試してみました


とりまやってみる

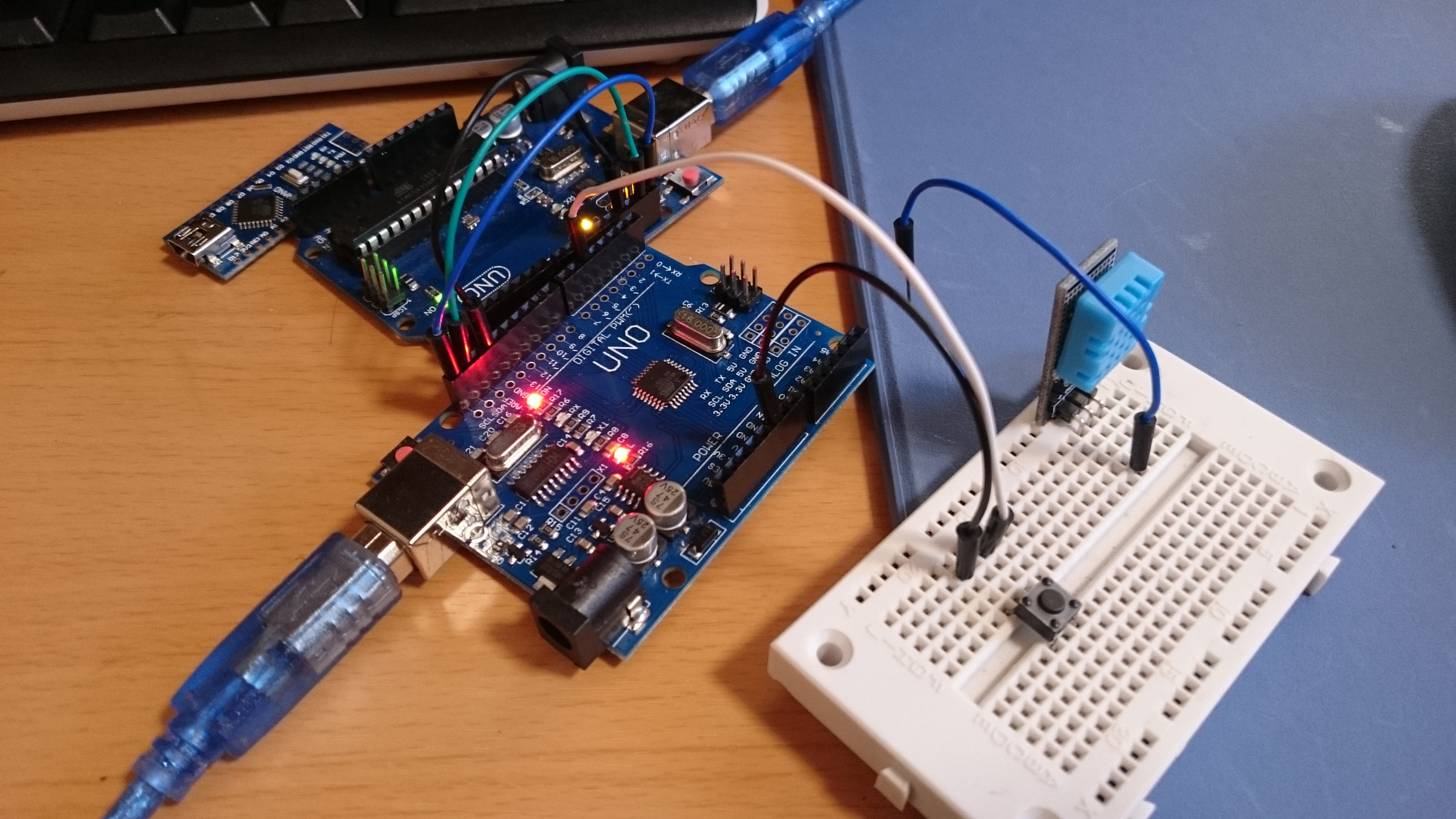

(Arduino NANOは関係ありません)

Master(奥のArduino UNO)

ID8番のSlaveに1Byteのデータを要求してその値をシリアル通信で表示します

Slave(手前のArduino UNO)

Masterからの要求ごと1ずつカウントアップしてその値をMasterに渡します

(それぞれのArduinoはUSBでPCに繋いでいます)

結果

できてるっぽいね


ちょっくら応用してみる

ただ要求して1ずつ増えていくのを見てもあまり面白くないのでボタンを付けてみます

MasterからSlaveに要求した時にボタンを押している状態を返すようにします

#include <Wire.h>
int cnt = 0;
void setup() {
Wire.begin(); //Masterで起動
Serial.begin(9600);
Serial.println("");
}
void loop() {
Wire.requestFrom(8, 1); //ID:8のSlaveに1Byteリクエスト
while (Wire.available()) {
char c = Wire.read();
Serial.print(c);
if( cnt == 4 ) //4文字出力したら「 」(スペース)を入れる
Serial.print(' ');
else if( cnt == 8 ) { //8文字分出力したら改行
Serial.println("");
cnt = 0;
}
cnt++;
}
delay(500);
}
view raw
I2CMasterBtn.ino
hosted with ❤ by GitHub
#include <Wire.h>
#define BTNPIN 5//ボタンのPIN番号
char list[] = {'','o'}; //押された時、押されていない時
char output; //送信用
int btn = 0; //ボタンの状態保存用
void setup() {
pinMode(BTNPIN, INPUT);
Wire.begin(8); //ID:8のSlaveで起動
Wire.onRequest(requestEvent);
}
void loop() {
btn = digitalRead(5); //ボタンの状態を取得
}
void requestEvent() { //ボタンの状態から返す値を決定
if( btn == HIGH )
output = list[1];
else
output = list[0];
Wire.write(output); //送信
}
view raw
I2CSlaveBtn.ino
hosted with ❤ by GitHub

Master

参考にしたところとほぼ同じです

Slave

ボタンを押していない状態を「o」、押している状態を「-」を返すようにしています

loop関数内で常にボタンの状態を変数に確保しておき、Masterからの要求があった時変数の値を返すようにしています

ここは要求があったときにボタンの状態を返すようにしてもよかたのですが、なんでやったんだろ(オイ)

更に改良点

どうもボタンを押してなくても押していると信号が出てることがありました

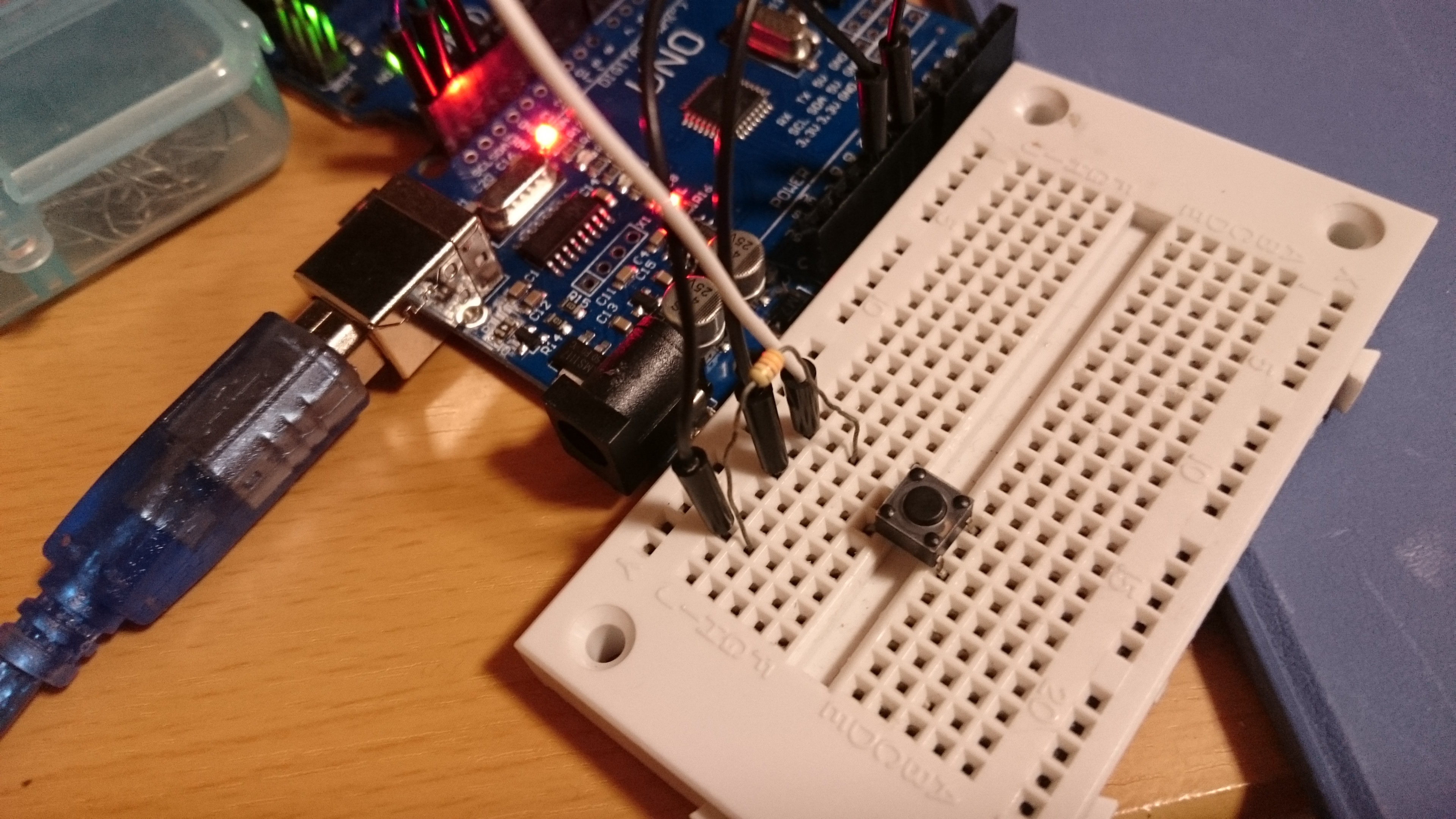

スイッチにプルアップ抵抗を入れてみました

コレならしっかり出てくれます


(oが押していない時、-が押している時)


結構面白いものですが、制御が一方通行なのがあれですね. . .

それとDHT11(温湿度センサ)で取得した温度を送ろうとしましたができなかったのも気になります

I2C接続のLCDがあるので試してみたいです。

回路、プログラム参考:

Arduino同士でI2C通信する方法 – Qiita

参考:

Arduino同士でI2C通信する方法 – Qiita

Arduinoを30分でI2C通信する – Qiita

<

p class=”entry-header”>2台のarduinoをI2Cバスで接続して通信を行う実験 –  猫にコ・ン・バ・ン・ワ
